Komparator invertierend

Ein Komparator mit invertierender Funktion. Theorie und Berechnung.

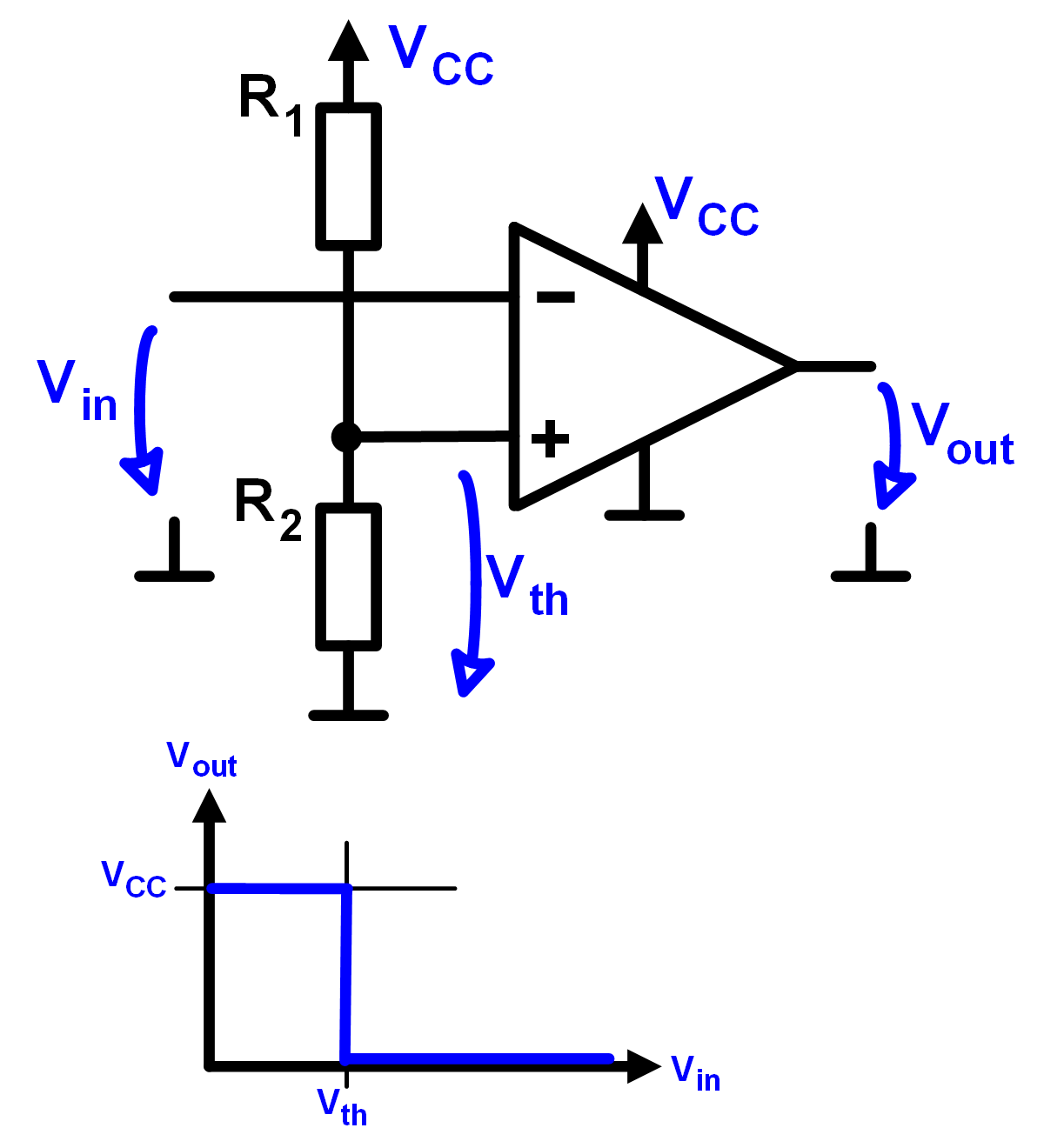

Schema	So funktionierts
	Der invertierende Komparator funktioniert gleich wie sein nicht invertierendes Pendant. Nur schaltet er seinen Ausgang entgegengesetzt. Die Spannungspegel in dieser Beschreibung setzen voraus, dass der invertierende Komparator mit einem Operationsverstärker mit Rail-to-Rail Eingängen und Ausgang aufgebaut wird. R₁ und R₂ bilden einen Spannungsteiler, der die Schwellspannung V_th festlegt. Ist die Spannung V_in grösser als V_th, setzt der Komparator seinen Ausgang auf 0V. Ist die Eingangsspannung hingegen grösser als V_th, geht der Ausgang des Operationsverstärkers auf V_cc. Die Schaltung für den nicht invertierenden Komparator gibt es hier. Invertierende und nicht invertierende Komparatoren mit Hysterese und Fensterkomparatoren sind ebenfalls vorhanden. Die untenstehende Eingabemaske hilft, die Schaltschwelle vom invertierenden Komparator zu berechnen und simuliert den Ausgang bei gegebener Eingangsspannung. Die Simulation verwendet einen Rail-To-Rail OP, dessen Ausgang auf high schaltet, wenn die Eingänge gleich gross sind.

Parametereingabe		Berechnete Werte
V_cc=		V_th=
R₁=		V_out=
R₂=
V_in=

Prellen bei Rauschen

Ist das Eingangssignal von rauschen überlagert, oder ändert es nur sehr zögerlich, kann es sein, dass der Komparator an seinem Ausgang prellt. Um das zu verhindern, setzt man einen Komparator mit Hysterese ein.

Komparator ohne Signalinvertierung

Vertauscht man die invertierenden und nicht invertierenden Anschlüsse des Operationsverstärkers, erhält man den nicht invertierenden Komparator.
