ATmega32 Timer0 Normal Mode

Dies ist ein lauffähiges Programm um den Timer des ATmega32 im Normal Mode mit Interrupt zu betreiben.


Beschreibung

Timer 0 wird im Normal Mode mit Prescaler 1024 betrieben und generiert zwei Rechtecksignale an PA0 und PA1. Der Timer zählt von 0 bis 255. Dann tritt ein Overflow ein und er beginnt von vorne. Der Overflow löst den Overflow Interrupt aus. In der Interruptroutine wird PA0 jedes mal und PA1 jedes zehnte Mal getoggelt. Die Zehn durchläufe werden mit einem Zähler und einem Switch Block innerhalb der Interruptroutine abgezählt.

Buchtippp:


AVR Mikrocontroller
In C programmieren

C Sourcecode

#include <avr/io.h>
#include <avr/interrupt.h>

volatile unsigned int overflowCounter = 0;  // Counts the overflows

int main(void)
{
    DDRA = 0x03;                            // Setup PA0 and PA1 as output

    TIMSK |= (1<<TOIE0);                    // Enable Timer 0 Overflow interrupt
    TCCR0 |= (1<<CS00)|(1<<CS02);           // Start timer0 with prescaler 1024

    sei();                                  // Set the I-bit in SREG

    for(;;);                                // Endless loop
                                            // main() will never be left

    return 0;                               // This line will never be executed
}


// Interrupt subroutine for timer 0 overflow
ISR(TIMER0_OVF_vect)
{
    overflowCounter++;                      // Increment overflowcounter
    PORTA ^= 0x01;                          // Toggle PA0

    switch (overflowCounter)                // Switch overflowcounter
    {
        case 10:                            // Is the overflowcounter = 10?
            PORTA ^= 0x02;                  // Toggle PA1
            overflowCounter = 0;            // Reset overflowcounter
            break;                          // Leave the switch block

        default:                            // If the overflowcounter is not 10
            break;                          // Just leave the switch block
    }
}                                           // End of the timer 0 overflow
                                            // interrupt subroutine

Download lauffähiges C-File mit ASCII-Schema: Downloadlink

Signalplot

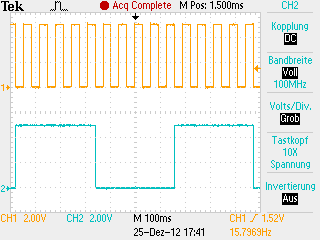

ATMega32 Timer0 Normal Mode Plot

Gelb: PA0 Rechteck Signal
Blau: PA1 Rechteck Signal
