Der Fensterkomparator setzt seinen Ausgang innerhalb eines gegen oben und unten begrenzten Eingangsspannungsbereichs auf high. Er verwendet dazu zwei Komparatoren und eine logisch Verknüpfung.

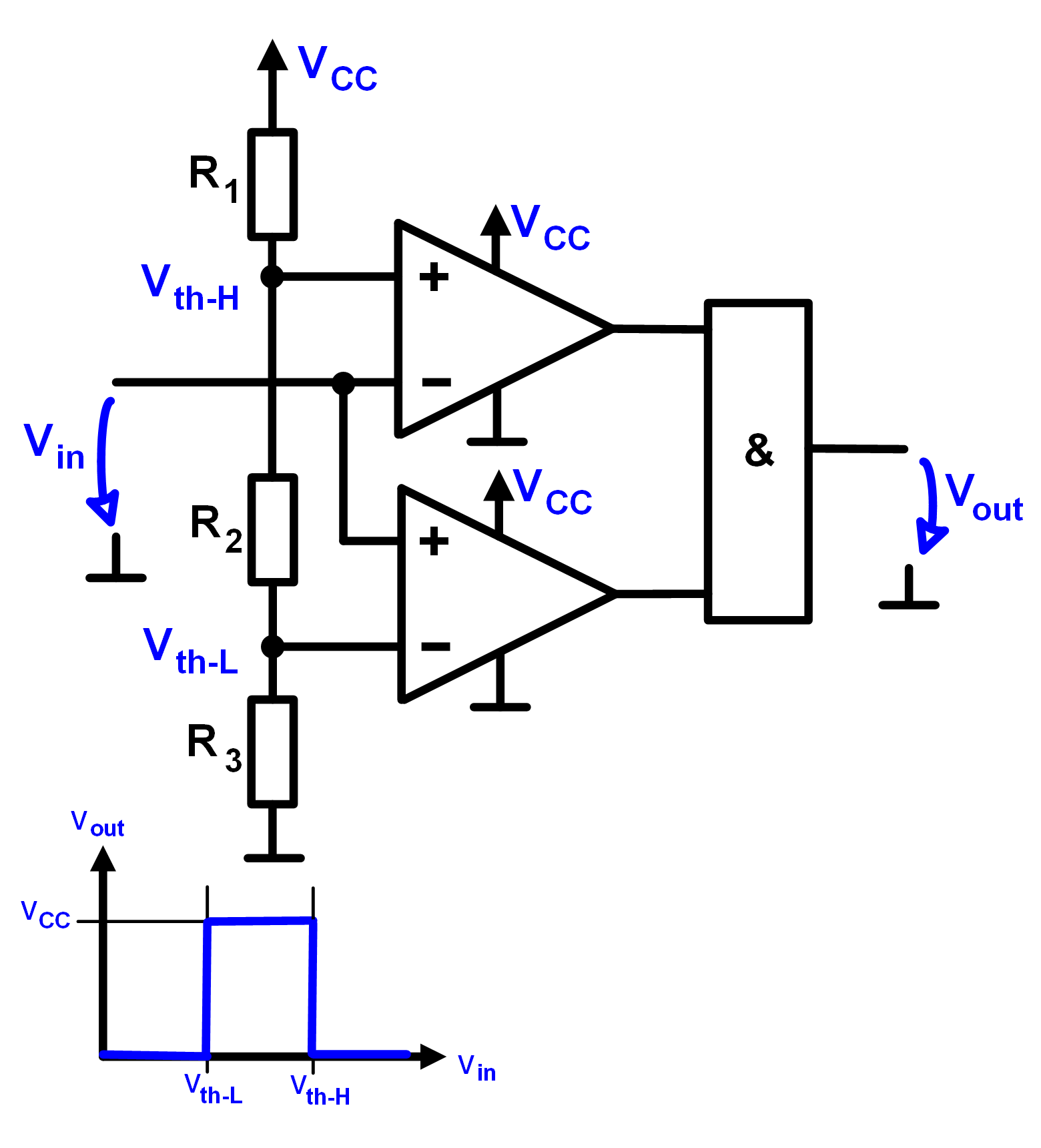

Die Schaltschwellen des Fensterkomparators werden durch einen Spannungsteiler mit drei Widerständen festgelegt, die die beiden Spannungen V_th-L und V_th-H definieren.

Befindet sich die Eingangsspannung V_in zwischen V_th-L und V_th-H, schaltet der Fensterkomparator seinen Ausgang V_out auf high. Ist die Eingangsspannung grösser oder kleiner, ist die Ausgangsspannung low.

Wenn du im untenstehenden Simulationstool die Widerstandswerte und die Spannungswerte eingibst, berechnet dir die Simulation die Schaltspannungen und den Komparatorausgang. Beachte, dass die Berechnung darauf ausgelegt ist, dass du Rail-To-Rail Operationsverstärker benutzt.
