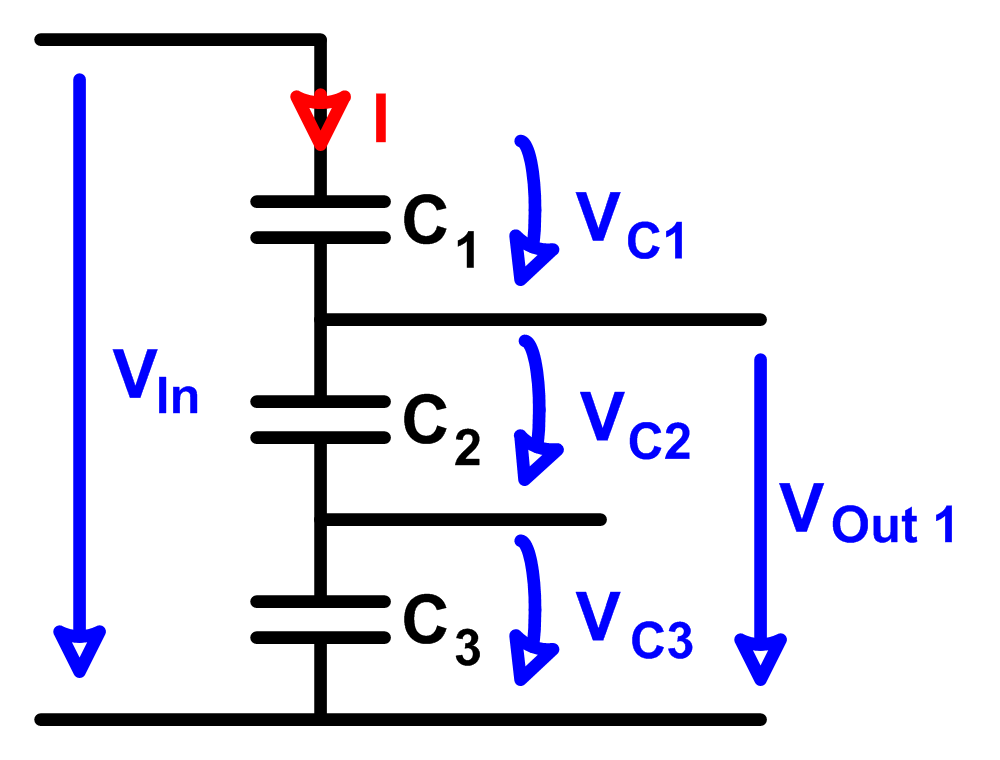

Schema

Theorie

Die Berechnung eines kapazitiven Spannungsteilers mit drei Kondensatoren ist eher kompliziert. Das untenstehende Webformular hilft bei der Berechnung der einzelnen Kondensatorspannungen.

Parasitäre Kapazitäten

Praktische Anwendung findet die Schaltung mit drei seriell geschalteten Kondensatoren wohl eher selten. In der Schaltungstechnik bringen seriell geschaltete kondensatoren den nachteil, dass sie keinen DC-Pfad an ihrem gemeinsamen Knotenpunkt haben. Dies wirkt sich nachteilig auf die EMV aus. Nützlich ist die Überlegung mit 3 Kondensatoren aber manchmal, wenn es darum geht, parasitäre Effekte von Gehäuseteilen, Masseflächen oder anderen Objekten, die nicht im Schaltplan vorkommen, zu beurteilen.
