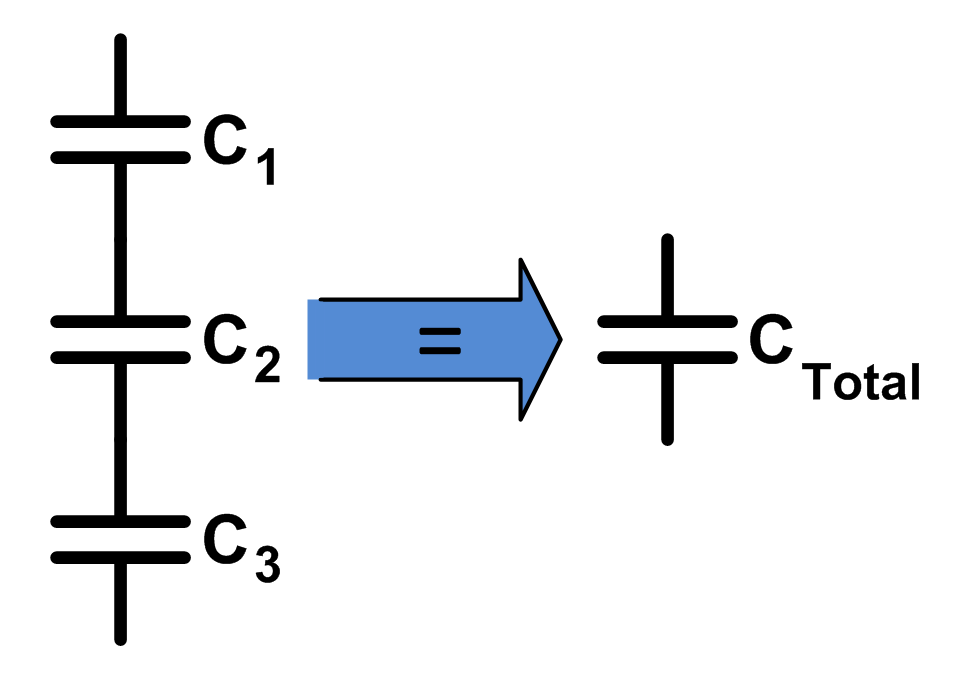

Schema

Theorie

In der Praxis ist diese Schaltung selten anzutreffen. Wenn man aber die Gesamtkapazität von drei Kondensatoren berechnen will, die in Reihe geschaltet sind, kann man dazu das untenstehende Rechnertool verwenden.

Die Gesamtkapazität ist bei seriell geschalteten Kapazitäten immer kleiner als die kleinste einzelne Kapazität. Das lässt sich am besten veranschaulichen, wenn man sich vor Augen führt, dass der addierte Plattenabstand mehrerer Kondensatoren immer grösser ist als derjenige der einzelnen Kapazitäten.

Interessant ist bei dieser Schaltung, dass der mittlere Kondensator an keinem Anschluss einen DC-Pfad nach Masse oder einem anderen niederohmigen Punkt hat. Dies macht ihn anfällig für Störungen, kann aber in exotischen Sensoranwendungen ein erwünschter Effekt sein.
