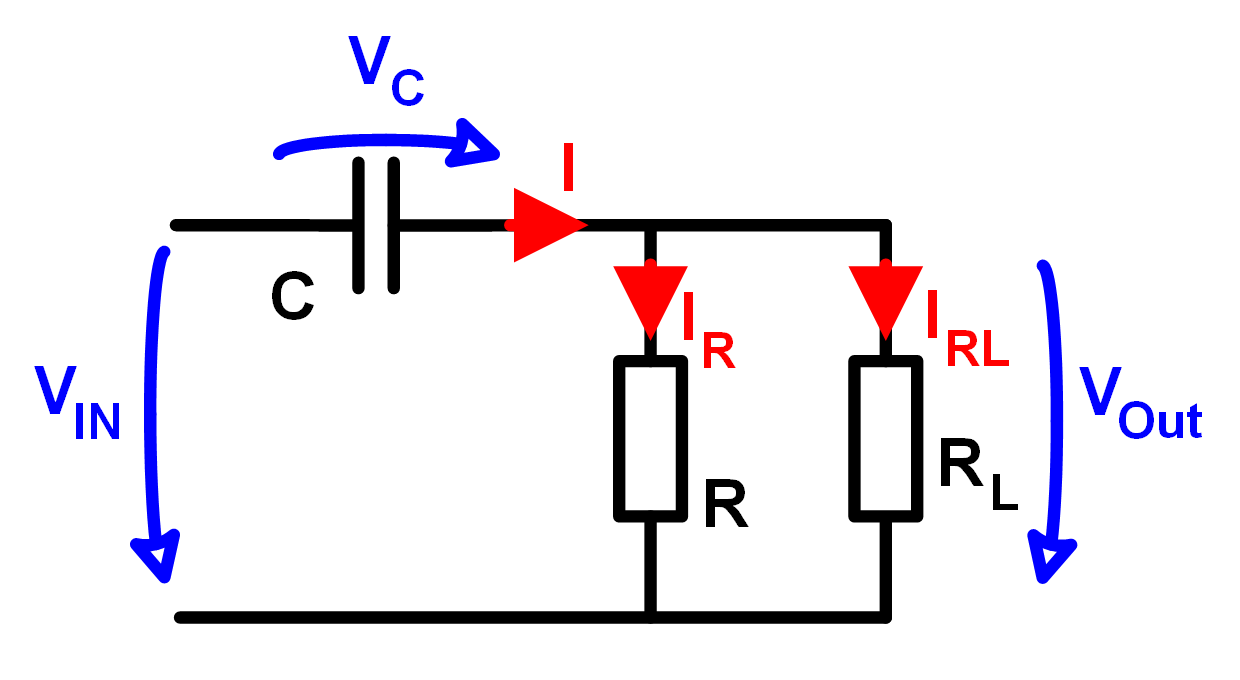

Schema

So funktionierts:

Der belastete RC Hochpass hat andere Eigenschaften als der unbelastete. Beim unbelasteten RC Hochpass greift man die Ausgangsspannung über dem Widerstand des Filters ab. Belastet man den RC Hochpass, wird parallel zu diesem Filter auch noch der Widerstand der Last wirksam und bestimmt das Verhalten des Filters mit.

Die Parallellast am Ausgang verkleinert den wirksamen ohmschen Widerstand. Das hat einen Einfluss auf die Ausgangsspannung. Dieser Einfluss wird aber verschwindend klein, wenn der Blindwiderstand des Kondensators bei hohen Frequenzen viel kleiner wird als derjenige der parallelen Widerstände. Der Einfluss der Last verschwindet also bei XC << R//RL.

Somit hat der Lastwiderstand nur einen Einfluss auf die Passfrequenzen und die Frequenzen, die verhältnismässig nahe bei der Grenzfrequenz liegen. Die Sperrfrequenzen und die Frequenzen nahe der Grenzfrequenz werden hingegen stärker gedämpft.

Den Einfluss der Belastung klein halten_g

Ein kleiner Lastwiderstand beeinflusst den RC Hochpass mehr als ein grosser Lastwiderstand. Da eine Parallelschaltung zweier Widerstände wirkt, sollte man darauf achten, dass RL >> R gilt. Idealerweise greift man die Ausgangsspannung mit einem hochohmigen Verstärker oder Buffer ab.

Der Einfluss auf die Grenzfrequenz

Ein belasteter RC Hochpass hat eine höhere Grenzfrequenz als die selbe Schaltung unbelastet. Die Zeitkonstante RC wird kleiner, wodurch sich die Grenzfrequenz nach oben verschiebt.
