Daempfungsglied fuer Spannung berechnen

Welche Ausgangsspannung entsteht an einem Dämpfungsglied bei gegebener Eingangsspannung?

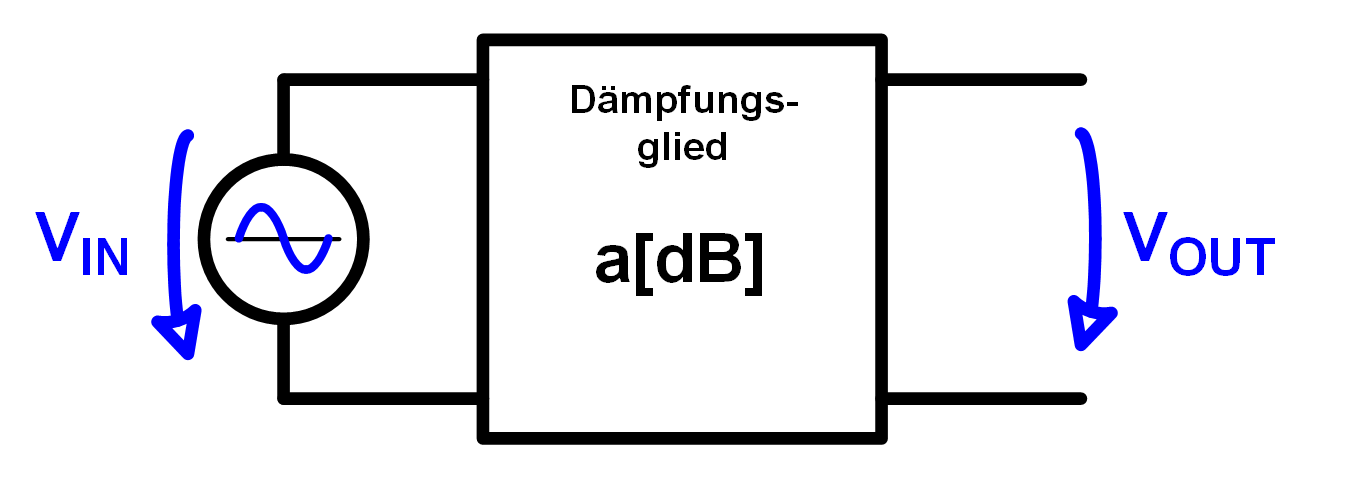

Schema	So funktionierts:
	Dämpft man eine Spannung mit einem Dämpfungsglied, wird sie natürlich kleiner. Nur sind die Teilerverhältnisse in dB nicht so intuitiv zu berechnen, wie wenn ein einfaches V_out/V_in Verhältnis der Spannungen angegeben wäre. Die Dämpfung in dB anzugeben ist in der Signaltechnik üblich, für den Laien aber nicht sehr leicht zu verstehen. Diese Seite zeigt, welche Ausgangsspannung entsteht, wenn eine Bekannte Spannung am Eingang mit einem bestimmten Dämpfungsglied gedämpft wird. Es kann die eingangsspannung und die Dämpfung eingegeben werden. Das Tool berechnet dann die Ausgangsspannung und das Spannungsverhältnis.

Parametereingabe		Berechnete Werte

V_IN=		V_out=

Dämpfung=		V_out / V_in=

Dämpfung negativ eingeben

Ob eine Dämpfung nun einen Positiven oder einen negativen dB Wert hat, ist eine Frage der Schreibkonvention. Um die Spannung am Ausgang zu berechnen, muss auf dieser Seite ein negativer Wert für das Dämpfungsglied angegeben werden.

Dämpfung als logarithmisches Mass

Die Dämpfung ist in dB ausgedrückt ein logarithmisches Mass. Auch wenn das Berechnen in dB gewöhnungsbedürftig ist, bietet es doch viele Vorteile. Werte von seriellen Dämpfungsgliedern werden nicht multipliziert, sondern addiert. Die Spannungen können auf logarithmischer Skala über viele Dekaden hinweg dargestellt werden.
