Daempfung Spannung dB
Von einer Eingangs- und Ausgangsspannung wird die Dämpfung in dB berechnet
|

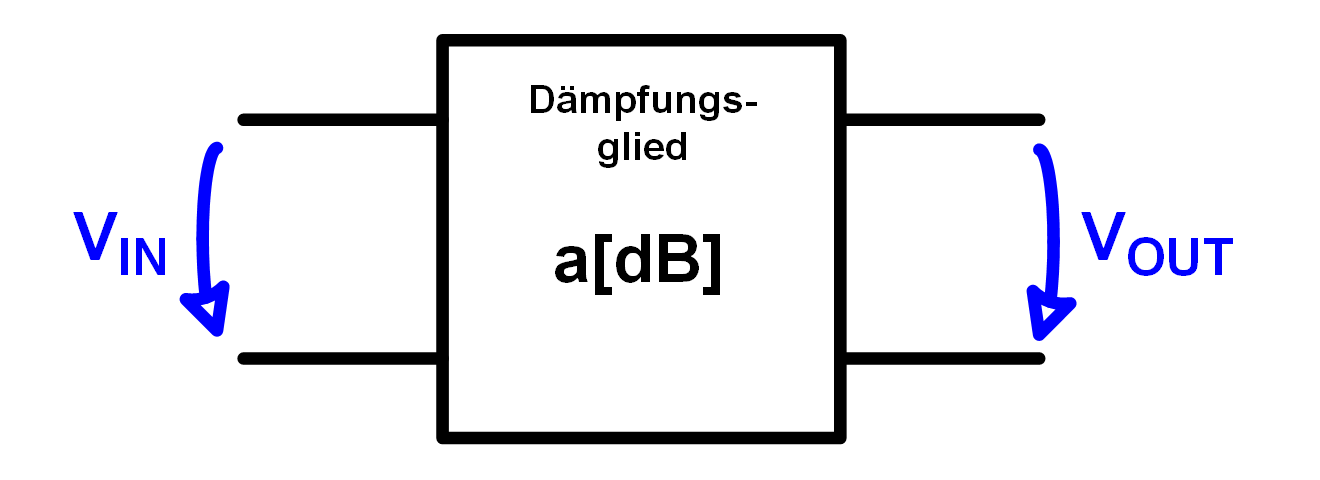

Schema |
So funktionierts: |
|
|
|
Die Spannungsverstärkung oder die Dämpfung eines Zweitors kann als Verhältnis oder als dB Wert angegeben werden.
Der dB Wert ist eine logarithmische Einheit die bei Dämpfung negativ und bei Verstärkung positiv wird.
Bei bekannter Eingangs- und Ausgangsspannung kann der dB Wert mit dem untenstehenden Berechnungsformular
ermittelt werden. Zusätzlich wird das Spannungsverhältnis angezeigt.
|
|
dB: Ein logaritmisches Mass |
|
Werden Dämpfungen in dB ausgedrückt, muss man in Logarithmen denken. Ein Dämpfungsglied, das
eine Spannung halbiert, hat einen dB-Wert von ca. -6dB. Werden zwei dieser Dämpfungsglieder
hintereinander geschaltet, wird die Spannung natürlich zwei Mal mit dem Faktor 2 geteilt.
Also ist das Signal dann noch einen Viertel so gross wie zu Beginn. Das dB Mass wird hingegen
nicht multiplizier, sondern addiert. Eine Dämpfung von zwei mal 6dB ist nicht 36dB, sondern 12dB.
|
|
Spannung, Leistung und andere Einheiten |
|
Die Dämpfung in dB wird für Spannungen zum Beispiel in der Audiotechnik angewendet.
Andere Einheiten, die oft in dB ausgedrückt werden sind die Leistung, Lautstärke,
elektromagnetische Feldstärken und E-Feldstärken. Nicht alle werden nach der selben
Formel berechnet. Das Rechnertool sollte nur für Spannung angewendet werden.
Keinesfalls aber für Leistungen, da würde ein falsches Resultat berechnet.
|
