Der Transistor – Schlüsselkomponente der modernen Elektronik

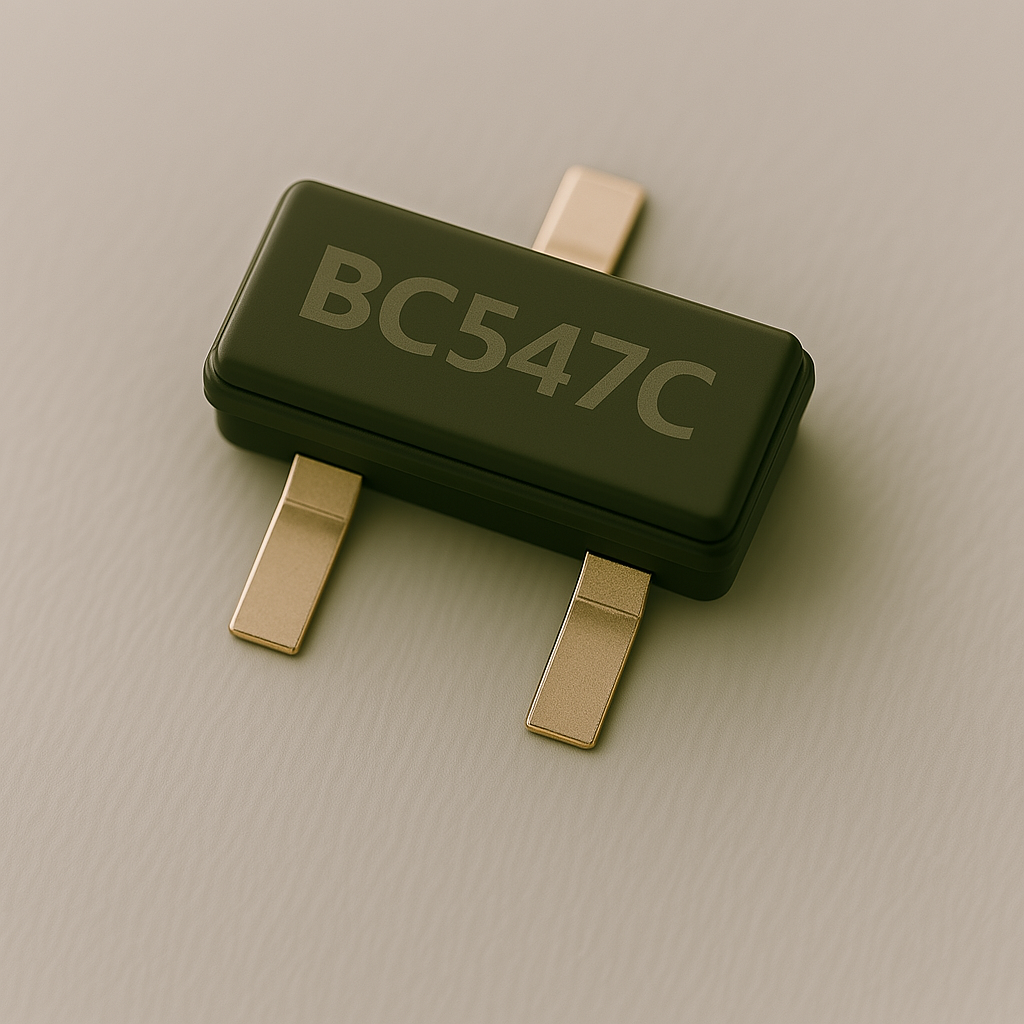

Der kleine Alleskönner

Der Transistor ist eines der wichtigsten Bauteile der Elektronik und hat die Art und Weise, wie elektronische Systeme funktionieren, grundlegend verändert. Vor seiner Erfindung in den 1940er Jahren wurden Elektronenröhren verwendet, um elektrische Signale zu verstärken und zu schalten. Diese Röhren waren groß, energieintensiv und mechanisch anfällig. Die Entwicklung des Transistors führte zur Miniaturisierung und Effizienzsteigerung, wodurch Computer, Kommunikationssysteme und Steuerungsschaltungen wesentlich leistungsfähiger wurden.

Ablösung der Elektronenröhren

Elektronenröhren waren die vorherrschende Technologie in Radios, Fernsehern und frühen Computern. Sie benötigten viel Platz, erzeugten Wärme und waren anfällig für Verschleiß. Der Transistor löste diese Röhren ab, indem er kompakter, energieeffizienter und zuverlässiger war. Mit Transistoren konnten elektronische Geräte viel kleiner und tragbarer werden, was die Entwicklung moderner Computer und Mikroelektronik vorantrieb.

Funktionsweise eines Transistors

Verstärkungsbetrieb

Im Verstärkungsbetrieb wird der Transistor im aktiven Bereich betrieben, wo ein kleines Eingangssignal verstärkt wird. Der Arbeitspunkt wird so gewählt, dass der Transistor die Eingangssignale linear verstärkt und nicht in die Begrenzung gerät. Hier ist die Kollektor-Emitter-Spannung hoch genug, um eine kontinuierliche Verstärkung zu gewährleisten.

Schaltbetrieb

Der Transistor dient als digitaler Schalter mit zwei Zuständen:

Durchgeschaltet (ON-Zustand): Der Transistor ist in Sättigung, die Kollektor-Emitter-Spannung ist fast null, und der Kollektorstrom ist maximal.
Gesperrt (OFF-Zustand): Die Basis-Emitter-Spannung ist zu niedrig, sodass kein Strom fließt und der Transistor im Sperrbereich liegt.

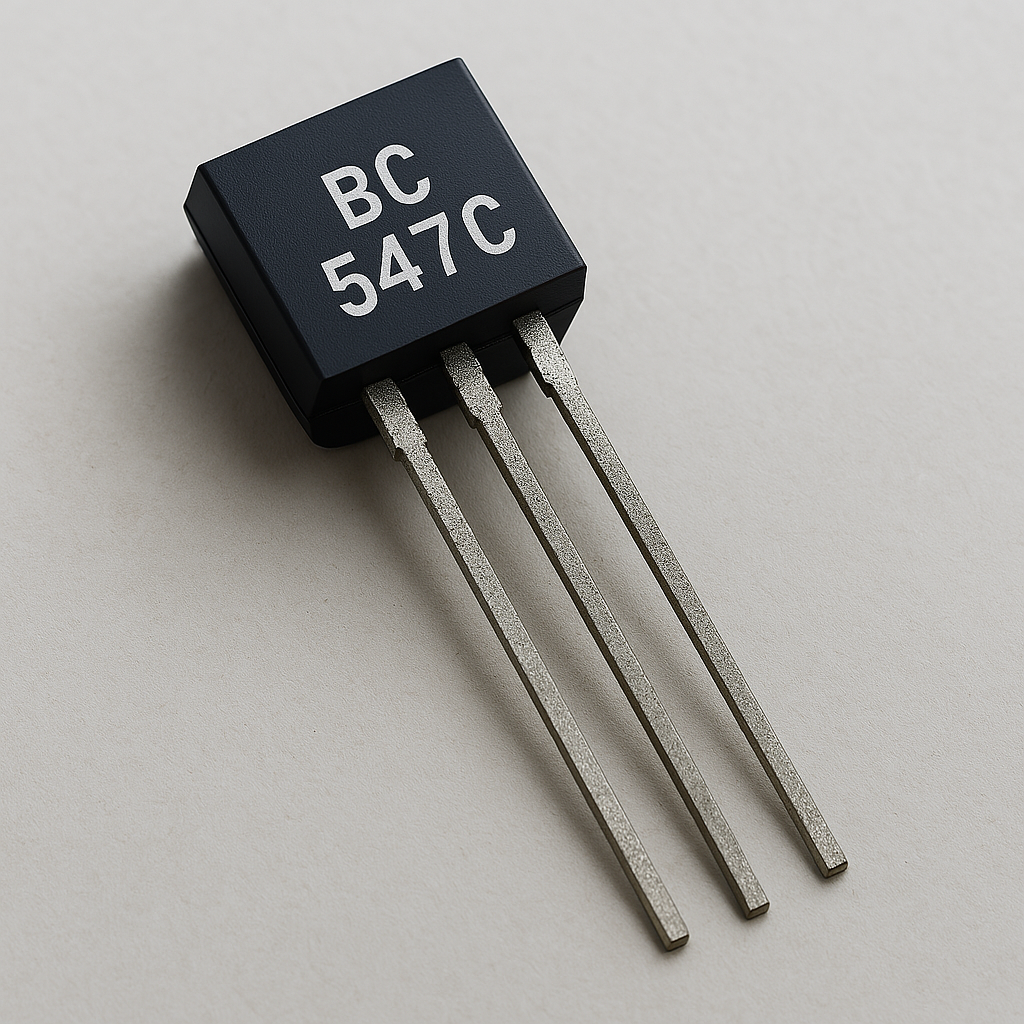

Transistor-Typen

Bipolartransistoren (BJT): NPN- und PNP-Transistoren, die einen Basisstrom zur Steuerung benötigen.
Feldeffekttransistoren (FET): Spannungsgesteuerte Transistoren wie MOSFETs, die für digitale Schaltungen optimiert sind.
IGBT (Insulated Gate Bipolar Transistor): Eine Kombination aus BJT und MOSFET, ideal für Hochleistungsanwendungen wie Motorsteuerungen.

Transistoren in integrierten Schaltkreisen

Die Miniaturisierung der Elektronik hat dazu geführt, dass Transistoren millionenfach in integrierten Schaltkreisen (ICs) vorkommen. Besonders Mikroprozessoren und Speicherchips enthalten Milliarden von Transistoren, die für die Datenverarbeitung und Speicherung verantwortlich sind.

Anwendungen von Transistoren

Mikroprozessoren: Milliarden von Transistoren befinden sich in modernen CPUs und GPUs.
Schaltkreise für Leistungselektronik: Steuerung von Motoren, Beleuchtungssystemen und Solarwechselrichtern.
Kommunikationstechnologie: Verstärkung von Signalen in Radios, Mobilfunkgeräten und WLAN-Systemen.
Speichertechnologie: Grundlage für DRAM und Flash-Speicher.
Sensoren und Messtechnik: Verstärkung schwacher Signale in Sensoren für Temperatur, Druck oder medizinische Anwendungen.
Signalverarbeitung und Kommunikation: Einsatz in Verstärkern und Modulationsschaltungen für Mobilfunknetze, Satellitenkommunikation und Radioübertragungen.

Fazit

Der Transistor hat die Elektronik revolutioniert und die Elektronenröhren nahezu vollständig ersetzt. Seine Vielseitigkeit ermöglicht präzise Steuerung und Verstärkung elektrischer Signale in einer Vielzahl von Anwendungen. Besonders in integrierten Schaltkreisen erreicht seine Nutzung eine beeindruckende Skalierung – von einzelnen Bauteilen bis hin zu Milliarden von Transistoren in modernen Prozessoren. Die stetige Weiterentwicklung und Miniaturisierung der Transistortechnologie bleibt ein wesentlicher Treiber für den Fortschritt in der modernen Technologie.
