EMV galvanische Kopplung
Zwei oder mehrere Stromkreise beeinflussen sich durch eine gemeinsame Impedanz.
Ein Strom aus der Störquelle verursacht auf der gemeinsamen Impedanz einen
Spannungsabfall, der auch in der Störsenke wirksam wird.
Die galvanische Kopplung ist ein der sechs Kopplungsarten, durch die eine EMV Störung
übertragen werden kann.
Bei der galvanischen EMV Kopplung wird die Störung über direkt über eine elektrische Verbindung übertragen. Dabei fliesst ein Störstrom.
Der Störstrom macht sich als Störwirkung irgendwo im Gerät bemerkbar und verhindert unter Umständen den fehlerfreien Gerätebetrieb.

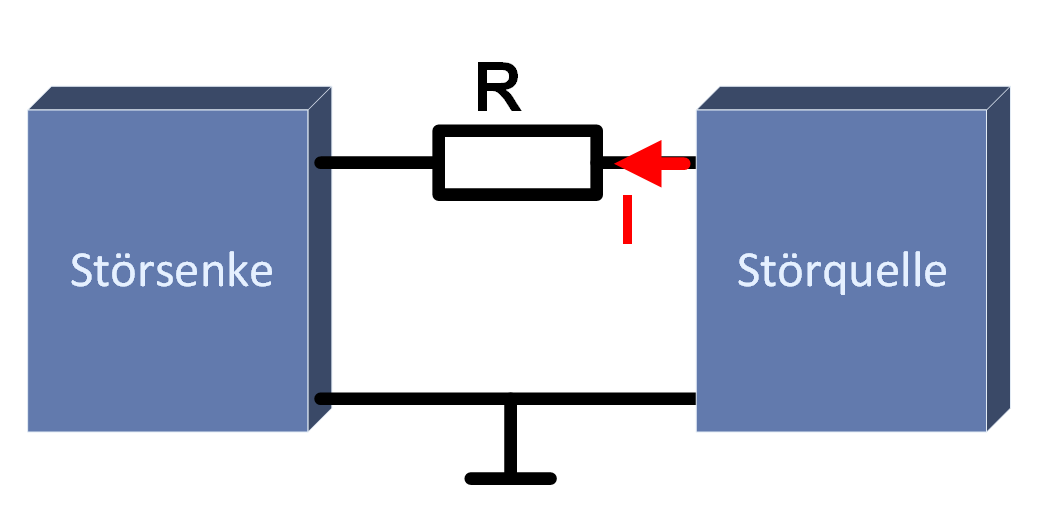

Bild 1: EMV Kopplung über eine galvanische Verbindung
Bild 2: EMV Kopplung über gemeinsame Last- oder Leitungsimpedanz
Beispiele galvanischer EMV Kopplungen
Zwei Schaltkreise haben eine gemeinsame Masseleitung mit einer Impedanz. Eine Stromänderung im einen Schaltkreis bewirkt dort einen Spannungsabfall, der den zweiten Stromkreis beeinflusst.
Zwei Schaltkreise sind über eine Impedanz direkt miteinander verbunden. Es fliesst ein Strom zwischen den Schaltkreisen, der den einen Schaltkreis belastet und den anderen Schaltkreis speist.
Zwei Schaltkreise sind über eine Impedanz direkt miteinander verbunden. Es fliesst ein Strom zwischen den Schaltkreisen, der den einen Schaltkreis belastet und den anderen Schaltkreis speist.
